Pernos flexibles

Flexible hole location gage

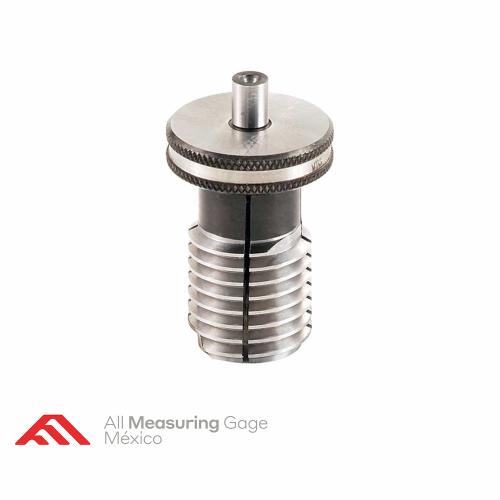

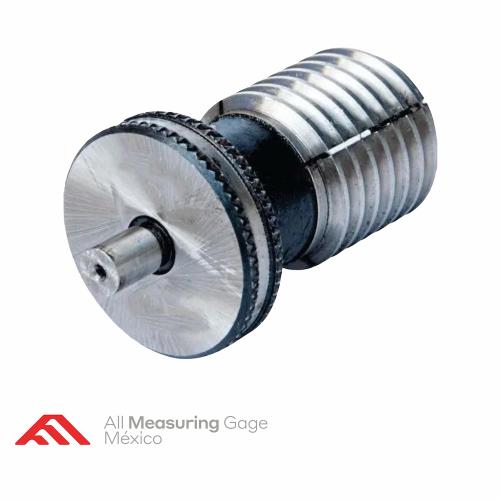

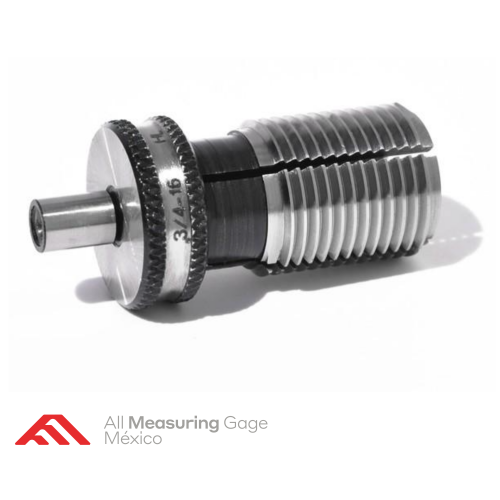

Pernos Flexibles Pulgadas

Modelo INCH

Descripción

Los tapones roscados de ubicación de orificios se utilizan para medir la ubicación de un orificio roscado en un producto, generalmente con un CMM de un agujero a otro o para conocer determinadas posiciones o distancias.



Los pernos flexibles están ranurados en incrementos de 90 ° para garantizar una ubicación positiva en los flancos de la rosca, independientemente del tamaño del orificio. Esta característica proporciona un agarre firme de ubicación. El centro o parte plana del plug es concéntrico a la sección roscada dentro de .0002“ de TIR





  • Para inspeccionar la ubicación de un agujero roscado
  • El diseño ranurado de 90 grados se ubica positivamente en el costado del orificio de las piezas
  • Los pernos de tamaño M5 y más pequeños son de construcción sólida, con cono frontal para cubrir toda la tolerancia del producto.
  • Use para determinar la distancia entre la línea central y la línea central de los agujeros roscados
  • Certificado de precisión incluido
  • Medidas en pulgadas y métricos

SKUDescripciónmedida STOCK CNT
AM-FLEX-0-80 UNFStandard Flexible Hole Location Gages 0-80 UNF0-80 UNF0
AM-FLEX-1-64 UNCStandard Flexible Hole Location Gages 1-64 UNC1-64 UNC0
AM-FLEX-1-72 UNFStandard Flexible Hole Location Gages 1-72 UNF1-72 UNF0
AM-FLEX-2-56 UNCStandard Flexible Hole Location Gages 2-56 UNC2-56 UNC0
AM-FLEX-2-64 UNFStandard Flexible Hole Location Gages 2-64 UNF2-64 UNF0
AM-FLEX-3-48 UNCStandard Flexible Hole Location Gages 3-48 UNC3-48 UNC0
AM-FLEX-3-56 UNFStandard Flexible Hole Location Gages 3-56 UNF3-56 UNF0
AM-FLEX-4-40 UNCStandard Flexible Hole Location Gages 4-40 UNC4-40 UNC0
AM-FLEX-4-48 UNFStandard Flexible Hole Location Gages 4-48 UNF4-48 UNF0
AM-FLEX-5-40 UNCStandard Flexible Hole Location Gages 5-40 UNC5-40 UNC0
AM-FLEX-5-44 UNFStandard Flexible Hole Location Gages 5-44 UNF5-44 UNF0
AM-FLEX-6-32 UNCStandard Flexible Hole Location Gages 6-32 UNC6-32 UNC0
AM-FLEX-6-40 UNFStandard Flexible Hole Location Gages 6-40 UNF6-40 UNF0
AM-FLEX-8-32 UNCStandard Flexible Hole Location Gages 8-32 UNC8-32 UNC0
AM-FLEX-8-36 UNFStandard Flexible Hole Location Gages 8-36 UNF8-36 UNF0
AM-FLEX-10-24 UNCStandard Flexible Hole Location Gages 10-24 UNC10-24 UNC0
AM-FLEX-10-32 UNFStandard Flexible Hole Location Gages 10-32 UNF10-32 UNF0
AM-FLEX-12-24 UNCStandard Flexible Hole Location Gages 12-24 UNC12-24 UNC0
AM-FLEX-12-28 UNFStandard Flexible Hole Location Gages 12-28 UNF12-28 UNF0
AM-FLEX-1/4-20 UNCStandard Flexible Hole Location Gages 1/4-20 UNC1/4-20 UNC0
AM-FLEX-1/4-28 UNFStandard Flexible Hole Location Gages 1/4-28 UNF1/4-28 UNF0
AM-FLEX-5/16-18 UNCStandard Flexible Hole Location Gages 5/16-18 UNC5/16-18 UNC0
AM-FLEX-5/16-24 UNFStandard Flexible Hole Location Gages 5/16-24 UNF5/16-24 UNF0
AM-FLEX-3/8-16 UNCStandard Flexible Hole Location Gages 3/8-16 UNC3/8-16 UNC0
AM-FLEX-3/8-24 UNFStandard Flexible Hole Location Gages 3/8-24 UNF3/8-24 UNF0
AM-FLEX-7/16-14 UNCStandard Flexible Hole Location Gages 7/16-14 UNC7/16-14 UNC0
AM-FLEX-7/16-20 UNFStandard Flexible Hole Location Gages 7/16-20 UNF7/16-20 UNF0
AM-FLEX-1/2-13 UNCStandard Flexible Hole Location Gages 1/2-13 UNC1/2-13 UNC0
AM-FLEX-1/2-20 UNFStandard Flexible Hole Location Gages 1/2-20 UNF1/2-20 UNF0
AM-FLEX-9/16-12 UNCStandard Flexible Hole Location Gages 9/16-12 UNC9/16-12 UNC0
AM-FLEX-9/16-18 UNFStandard Flexible Hole Location Gages 9/16-18 UNF9/16-18 UNF0
AM-FLEX-5/8-11 UNCStandard Flexible Hole Location Gages 5/8-11 UNC5/8-11 UNC0
AM-FLEX-5/8-18 UNFStandard Flexible Hole Location Gages 5/8-18 UNF5/8-18 UNF0
AM-FLEX-3/4-10 UNCStandard Flexible Hole Location Gages 3/4-10 UNC3/4-10 UNC0
AM-FLEX-3/4-16 UNFStandard Flexible Hole Location Gages 3/4-16 UNF3/4-16 UNF0
AM-FLEX-7/8-9 UNCStandard Flexible Hole Location Gages 7/8-9 UNC7/8-9 UNC0
AM-FLEX-7/8-14 UNFStandard Flexible Hole Location Gages 7/8-14 UNF7/8-14 UNF0
AM-FLEX-1"-8 UNCStandard Flexible Hole Location Gages 1"-8 UNC1"-8 UNC0
AM-FLEX-1"-12 UNFStandard Flexible Hole Location Gages 1"-12 UNF1"-12 UNF0
