Thread gage
Modelo METRIC
Descripción
Los calibradores truncados Go NoGo son utilizados para calibrar y ajustar los anillos de rosca ajustables. Estos anillos solo pueden calibrarse mediante este método. La sección truncada controla el diámetro del paso y sus miembros estan seccionados a los fines de ajustar a la medida optima y con una seccion que ira mostrando el desgaste o desajuste que ha tenido el anillo gage de rosca.
Este tipo de calibradores truncados nunca deben usarse para inspeccionar las cuerdas del producto ya que solo sirven para ajustar y/o conocer desgaste de los anillos.

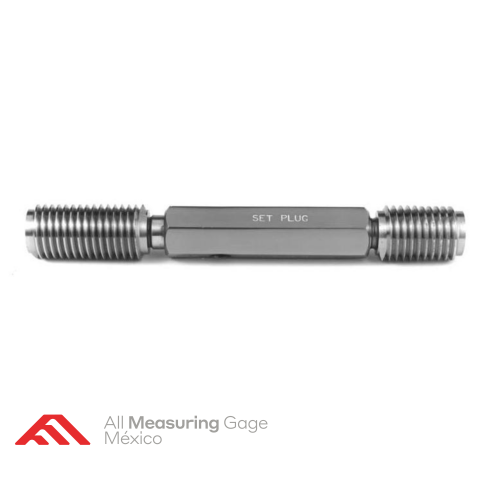

• Settup Master utilizados para ajustar anillos de rosca y conocer desgaste
• Una seccion truncada que controla el pitch diameter y una sección con full form o forma complete para conocer desgaste.
• La sección truncada se usa para establecer el diámetro de paso
• La forma completa se utiliza para detectar problemas de ángulo de flanco o diámetros menores de tamaño mayor en los anillos de rosca
• Cumple con ASME / ANSI B1. 2 y cumple con ANSI / ASME B1.16M
• La inspección final de los medidores se completa en un laboratorio ISO 17025 controlado ambientalmente
• Disponible en acero y cromo. Se debe seleccionar al momento de solicitar cotización.
• Opcional el abastecimiento de certificado “Long Form” con costo extra desde fábrica o certificado nacional expedido por laboratorio acreditado ante EMA (Certificacion del Pitch Diameter)
| SKU | Descripción | medida | Pitch | diameter | STOCK | CNT |
|---|---|---|---|---|---|---|
| AM-TG-SP-M1.6x.35-6g | Master perno truncado pasa no pasa para setear anillo | M1.6x.35-6g | 1.354mm | 1.291mm | 0 | |
| AM-TG-SP-M1.8x.35-6g | Master perno truncado pasa no pasa para setear anillo | M1.8x.35-6g | 1.554mm | 1.491mm | 0 | |
| AM-TG-SP-M2.0x.40-6g | Master perno truncado pasa no pasa para setear anillo | M2.0x.40-6g | 1.721mm | 1.654mm | 0 | |
| AM-TG-SP-M2.2x.45-6g | Master perno truncado pasa no pasa para setear anillo | M2.2x.45-6g | 1.888mm | 1.817mm | 0 | |
| AM-TG-SP-M2.50x.35-6g | Master perno truncado pasa no pasa para setear anillo | M2.5x.35-6g | 2.254mm | 2.191mm | 0 | |
| AM-TG-SP-M2.5x.45-6g | Master perno truncado pasa no pasa para setear anillo | M2.5x.45-6g | 2.188mm | 2.117mm | 0 | |
| AM-TG-SP-M3x.35-6g | Master perno truncado pasa no pasa para setear anillo | M3x.35-6g | 2.754mm | 2.687mm | 0 | |
| AM-TG-SP-M3x.50-6g | Master perno truncado pasa no pasa para setear anillo | M3x.50-6g | 2.655mm | 2.580mm | 0 | |
| AM-TG-SP-M3.5x.35-6g | Master perno truncado pasa no pasa para setear anillo | M3.5x.35-6g | 3.254mm | 3.187mm | 0 | |
| AM-TG-SP-M3.5x.60-6g | Master perno truncado pasa no pasa para setear anillo | M3.5x.60-6g | 3.089mm | 3.004mm | 0 | |
| AM-TG-SP-M4x.50-6g | Master perno truncado pasa no pasa para setear anillo | M4x.50-6g | 3.655mm | 3.580mm | 0 | |
| AM-TG-SP-M4x.70-6g | Master perno truncado pasa no pasa para setear anillo | M4x.70-6g | 3.523mm | 3.433mm | 0 | |
| AM-TG-SP-M4.5x.50-6g | Master perno truncado pasa no pasa para setear anillo | M4.5x.50-6g | 4.155mm | 4.080mm | 0 | |
| AM-TG-SP-M4.5x.75-6g | Master perno truncado pasa no pasa para setear anillo | M4.5x.75-6g | 3.991mm | 3.901mm | 0 | |
| AM-TG-SP-M5x.50-6g | Master perno truncado pasa no pasa para setear anillo | M5x.50-6g | 4.655mm | 4.580mm | 0 | |
| AM-TG-SP-M5x.80-6g | Master perno truncado pasa no pasa para setear anillo | M5x.80-6g | 4.456mm | 4.361mm | 0 | |
| AM-TG-SP-M5.5x.50-6g | Master perno truncado pasa no pasa para setear anillo | M5.5x.50-6g | 5.155mm | 5.080mm | 0 | |
| AM-TG-SP-M5.5x.75-6g | Master perno truncado pasa no pasa para setear anillo | M5.5x.75-6g | 4.991mm | 4.901mm | 0 | |
| AM-TG-SP-M6x.75-6g | Master perno truncado pasa no pasa para setear anillo | M6x.75-6g | 5.491mm | 5.391mm | 0 | |
| AM-TG-SP-M6x1-6g | Master perno truncado pasa no pasa para setear anillo | M6x1-6g | 5.324mm | 5.212mm | 0 | |
| AM-TG-SP-M7x.75-6g | Master perno truncado pasa no pasa para setear anillo | M7x.75-6g | 6.491mm | 6.391mm | 0 | |
| AM-TG-SP-M7x1-6g | Master perno truncado pasa no pasa para setear anillo | M7x1-6g | 6.324mm | 6.212mm | 0 | |
| AM-TG-SP-M8x.75-6g | Master perno truncado pasa no pasa para setear anillo | M8x.75-6g | 7.491mm | 7.391mm | 0 | |
| AM-TG-SP-M8x1-6g | Master perno truncado pasa no pasa para setear anillo | M8x1-6g | 7.324mm | 7.212mm | 0 | |
| AM-TG-SP-M8x1.25-6g | Master perno truncado pasa no pasa para setear anillo | M8x1.25-6g | 7.160mm | 7.042mm | 0 | |
| AM-TG-SP-M9x.75-6g | Master perno truncado pasa no pasa para setear anillo | M9x.75-6g | 8.491mm | 8.391mm | 0 | |
| AM-TG-SP-M9x1-6g | Master perno truncado pasa no pasa para setear anillo | M9x1-6g | 8.324mm | 8.212mm | 0 | |
| AM-TG-SP-M9x1.25-6g | Master perno truncado pasa no pasa para setear anillo | M9x1.25-6g | 8.160mm | 8.042mm | 0 | |
| AM-TG-SP-M10x.75-6g | Master perno truncado pasa no pasa para setear anillo | M10x.75-6g | 9.491mm | 9.391mm | 0 | |
| AM-TG-SP-M10x1-6g | Master perno truncado pasa no pasa para setear anillo | M10x1-6g | 9.324mm | 9.212mm | 0 | |
| AM-TG-SP-M10x1.25-6g | Master perno truncado pasa no pasa para setear anillo | M10x1.25-6g | 9.160mm | 9.042mm | 0 | |
| AM-TG-SP-M10x1.50-6g | Master perno truncado pasa no pasa para setear anillo | M10x1.50-6g | 8.994mm | 8.862mm | 0 |
