Calibradores de cuerda

Thread gage

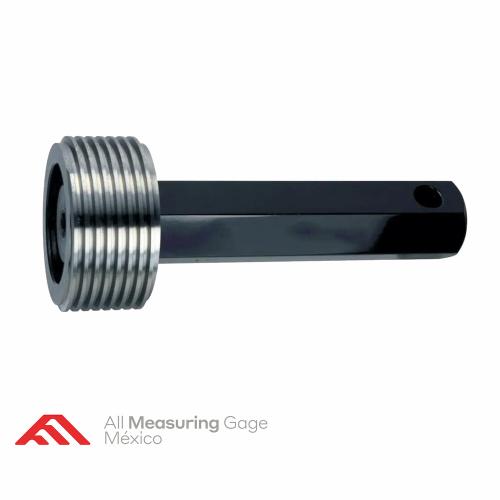

Calibradores de perno verificadores de rosca tipo "Trilock" Go / NoGo

Modelo METRIC

Descripción

Los calibradores de tapón de rosca tipo reversibles Trilock son confeccionados particularmente para aquellas roscas de mayor dimensión superiores a la 1 1/2” en adelante. Estos calibradores en su mayoría son fabricados bajo los estándares AGD (American Gage Design).

Los calibradores de cuerda tipo reversible Trilock tienen un diseño especial en el cual se sujetan a los mangos de aluminio anodizado por medio de tornillos especiales ya que la forma del miembro así lo permite y son establecidos por la American Gage Design AGD. Los calibres reversibles proporcionan 2 calibradores por el costo de 1, ya que como su nombre lo indica, se puede rotar el miembro si este presenta desgaste en la zona de verificación. Estos calibradores se fabrican según ANSI / ASME B1.16M y ASME / ANSI B1. 2 .

Los calibradores de tapones de rosca Trilock se fabrican con una tolerancia X en la clase 6H.  Todos los calibradores se fabrican en el extremo superior de la tolerancia para garantizar una mayor vida útil del medidor. All Measuring Gage Mexico pone a su disposición además el abastecimiento de estos calibradores roscados en material de Cromo, Carburo y en algún material o recubrimiento especial. Todos los calibradores de rosca se pueden rastrear hasta N.I.S.T.



       Los calibradores de cuerda tipo reversible Trilock verifican el tamaño de las roscas internas para asegurarse de que las roscas estén dentro de los límites de tolerancia diseñados.

       Se puede abastecer dobles con miembros en su determinación GO (PASA) y NOGO (NO PASA) incluidos en un solo ensamble, denominados “Double End” (D.E.) o bien calibres con un solo miembro ya sea Go o NoGo incluido en un mango y que se denomina “Single End” (S.E.).

       Pueden abastecerse calibres especiales progresivos en donde en un solo miembro se incluye el Go y NoGo para verificación en un solo paso ambas condiciones.

       Tolerancia Clase X

       Clase 2B o 3B para pulgadas

       Clase 6H de ajuste para tapón de rosca métrica.

       Fabricados en cumplimiento a normas ASME / ANSI B1. 2 y ANSI / ASME B1.16M.

       Lapeado a mano para proporcionar una mayor precisión y una máxima durabilidad.

       La inspección final de los medidores se completa en un laboratorio acreditado ISO 17025 controlado ambientalmente.

       Disponible en acero y cromo. Se debe seleccionar al momento de solicitar cotización.

       Opcional el abastecimiento de certificado “Long Form” con costo extra o certificado nacional acreditado ante EMA (Certificación del Pitch Diameter)

       Atornillado al mango especial.

SKUDescripciónmedidaPitch diameter STOCK CNT
AM-TG-TRI-M42x4.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x4.5-6H39.077mm39.392mm0
AM-TG-TRI-M42x4-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x4-6H39.402mm39.702mm0
AM-TG-TRI-M42x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x3-6H40.051mm40.316mm0
AM-TG-TRI-M42x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x2-6H40.701mm40.925mm0
AM-TG-TRI-M42x1.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x1.5-6H41.026mm41.226mm0
AM-TG-TRI-M42x1-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M42x1-6H41.350mm41.520mm0
AM-TG-TRI-M45x4.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x4.5-6H42.077mm42.392mm0
AM-TG-TRI-M45x4-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x4-6H42.402mm42.702mm0
AM-TG-TRI-M45x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x3-6H43.051mm43.316mm0
AM-TG-TRI-M45x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x2-6H43.701mm43.925mm0
AM-TG-TRI-M45x1.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x1.5-6H44.026mm44.226mm0
AM-TG-TRI-M45x1-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M45x1-6H44.350mm44.520mm0
AM-TG-TRI-M48x5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M48x5-6H44.752mm45.087mm0
AM-TG-TRI-M48x4-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M48x4-6H45.402mm45.717mm0
AM-TG-TRI-M48x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M48x3-6H46.051mm46.331mm0
AM-TG-TRI-M48x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M48x2-6H46.701mm46.937mm0
AM-TG-TRI-M48x1.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M48x1.5-6H47.026mm47.238mm0
AM-TG-TRI-M48x1-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerda

M48x1-6H47.350mm47.525mm0
AM-TG-TRI-M50x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M50x3-6H48.051mm48.331mm0
AM-TG-TRI-M50x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M50x2-6H48.701mm48.937mm0
AM-TG-TRI-M51x1.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M51x1.5-6H50.026mm50.238mm0
AM-TG-TRI-M52x5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x5-6H48.752mm49.087mm0
AM-TG-TRI-M52x4-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x4-6H49.402mm49.717mm0
AM-TG-TRI-M52x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x3-6H50.051mm50.331mm0
AM-TG-TRI-M52x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x2-6H50.701mm50.937mm0
AM-TG-TRI-M52x1.5-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x1.5-6H51.026mm51.238mm0
AM-TG-TRI-M52x1-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M52x1-6H51.350mm51.526mm0
AM-TG-TRI-M54x2-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M54x2-6H52.701mm52.937mm0
AM-TG-TRI-M55x4-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M55x4-6H52.402mm52.717mm0
AM-TG-TRI-M55x3-6H

Calibrador tipo perno pasa no pasa trilock para verificar cuerdas

M55x3-6H53.051mm53.331mm0
