Thread gage
Modelo METRIC
Descripción
All Measuring Gage Mexico ofrece una línea completa de calibradores de tapón de rosca de trabajo de serie métrica y en pulgadas tipo Taperlock. Estos calibradores en su mayoría son fabricados bajo los estándares AGD (American Gage Design).
Los calibradores de cuerda tipo Taperlock permite un reemplazo rápido y conveniente del miembro del calibrador en un mango existente ya que su sujeción y cuerpo es cónica. Un miembro desgastado se puede quitar simplemente e insertar un nuevo reemplazo en el mango existente. Los medidores de tapones de rosca Taperlock se fabrican según ANSI / ASME B1.16M y ASME / ANSI B1. 2 .
Los calibradores de tapones de rosca Taperlock se fabrican con una tolerancia X en la clase 6H. Todos los calibradores se fabrican en el extremo superior de la tolerancia para garantizar una mayor vida útil del medidor. All Measuring Gage Mexico pone a su disposición además, el abastecimiento de estos calibradores roscados en material de Cromo, Carburo y en algún material o recubrimiento especial. Todos los calibradores de rosca se pueden rastrear hasta N.I.S.T.

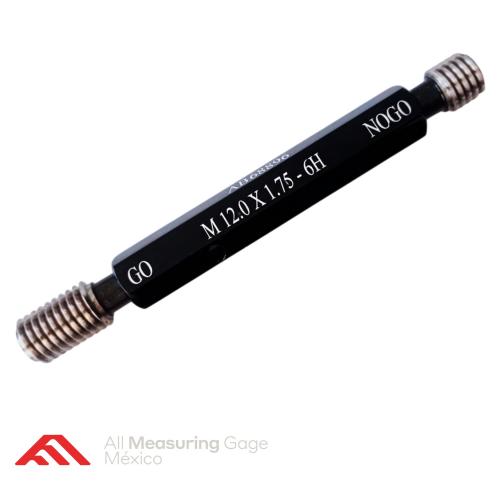

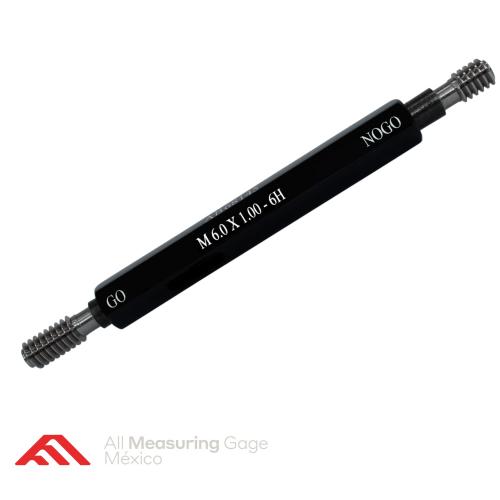

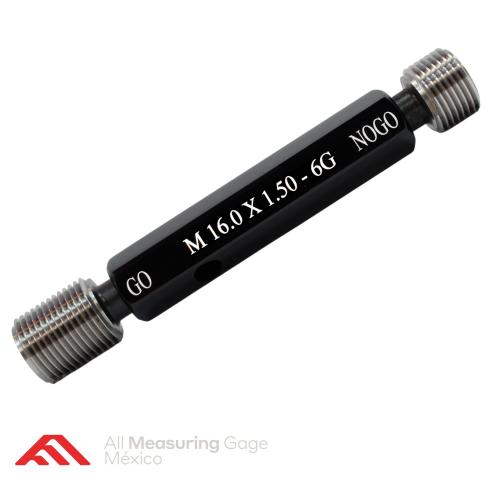

• Los calibradores de cuerda tipo Taperlock verifican el tamaño de las roscas internas para asegurarse de que las roscas estén dentro de los límites de tolerancia diseñados.
• Se puede abastecer dobles con miembros en su determinacion GO (PASA) y NOGO (NO PASA) incluidos en un solo ensamble, denominados “Double End” (D.E.) o bien calibres con un solo miembro ya sea Go o NoGo incluido en un mango y que se denomina “Single End” (S.E.).
• Pueden abastecerse calibres especiales progresivos en donde en un solo miembro se incluye el Go y NoGo para verificación en un solo paso ambas condiciones.
• Tolerancia Clase X
• Clase 2B o 3B para pulgadas
• Clase 6H de ajuste para tapón de rosca métrica.
• Fabricados en cumplimiento a normas ASME / ANSI B1. 2 y ANSI / ASME B1.16M.
• Lapeado a mano para proporcionar una mayor precisión y una máxima durabilidad.
• La inspección final de los medidores se completa en un laboratorio acreditado ISO 17025 controlado ambientalmente.
• Disponible en acero y cromo. Se debe seleccionar al momento de solicitar cotización.
Opcional el abastecimiento de certificado “Long Form” con costo extra o certificado nacional acreditado ante EMA (Certificacion del Pitch Diameter)
| SKU | Descripción | medida | Pitch | diameter | STOCK | CNT |
|---|---|---|---|---|---|---|
| AM-TPG-M1.6X.35-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M1.6X.35-6H | 1.373mm | 1.458mm | 0 | |
| AM-TPG-M1.8X.35-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M1.8X.35-6H | 1.573mm | 1.658mm | 0 | |
| AM-TPG-M2X.40-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M2X.40-6H | 1.740mm | 1.830mm | 0 | |
| AM-TPG-M2.2X.45-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M2.2X.45-6H | 1.908mm | 2.003mm | 0 | |
| AM-TPG-M2.5X.35-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M2.5X.35-6H | 2.273mm | 2.358mm | 0 | |
| AM-TPG-M2.5X.45-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M2.5X.45-6H | 2.208mm | 2.303mm | 0 | |
| AM-TPG-M3X.35-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M3X.35-6H | 2.773mm | 2.863mm | 0 | |
| AM-TPG-M3X.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M3X.50-6H | 2.675mm | 2.775mm | 10 | |
| AM-TPG-M3.5X.35-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M3.5X.35-6H | 3.273mm | 3.363mm | 0 | |
| AM-TPG-M3.5X.60-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M3.5X.60-6H | 3.110mm | 3.222mm | 0 | |
| AM-TPG-M4X.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M4X.50-6H | 3.675mm | 3.775mm | 0 | |
| AM-TPG-M4X.70-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M4X.70-6H | 3.545mm | 3.663mm | 2 | |
| AM-TPG-M4.5X.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M4.5X.50-6H | 4.175mm | 4.275mm | 0 | |
| AM-TPG-M4.5X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M4.5X.75-6H | 4.013mm | 4.131mm | 0 | |
| AM-TPG-M5X.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M5X.50-6H | 4.675mm | 4.775mm | 0 | |
| AM-TPG-M5X.80-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M5X.80-6H | 4.480mm | 4.605mm | 5 | |
| AM-TPG-M5.5X.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M5.5X.50-6H | 5.175mm | 5.275mm | 0 | |
| AM-TPG-M5.5X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M5.5X.75-6H | 5.013mm | 5.131mm | 0 | |
| AM-TPG-M6X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M6X.75-6H | 5.513mm | 5.645mm | 0 | |
| AM-TPG-M6X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M6X1-6H | 5.350mm | 5.500mm | 8 | |
| AM-TPG-M7X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M7X.75-6H | 6.513mm | 6.645mm | 0 | |
| AM-TPG-M7X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M7X1-6H | 6.350mm | 6.500mm | 0 | |
| AM-TPG-M8X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M8X.75-6H | 7.513mm | 7.645mm | 0 | |
| AM-TPG-M8X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M8X1-6H | 7.350mm | 7.500mm | 5 | |
| AM-TPG-M8X1.25-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M8X1.25-6H | 7.188mm | 7.348mm | 0 | |
| AM-TPG-M9X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M9X.75-6H | 8.513mm | 8.645mm | 0 | |
| AM-TPG-M9X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M9X1-6H | 8.350mm | 8.500mm | 0 | |
| AM-TPG-M9X1.25-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M9X1.25-6H | 8.188mm | 8.348mm | 0 | |
| AM-TPG-M10X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M10X.75-6H | 9.513mm | 9.645mm | 0 | |
| AM-TPG-M10X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M10X1-6H | 9.350mm | 9.500mm | 0 | |
| AM-TPG-M10X1.25-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M10X1.25-6H | 9.188mm | 9.348mm | 4 | |
| AM-TPG-M10X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M10X1.50-6H | 9.026mm | 9.206mm | 8 | |
| AM-TPG-M11X.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M11X.75-6H | 10.513mm | 10.645mm | 0 | |
| AM-TPG-M11X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M11X1-6H | 10.350mm | 10.500mm | 0 | |
| AM-TPG-M11X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M11X1.50-6H | 10.026mm | 10.206mm | 0 | |
| AM-TPG-M12X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M12X1-6H | 11.350mm | 11.510mm | 0 | |
| AM-TPG-M12X1.25-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M12X1.25-6H | 11.188mm | 11.368mm | 12 | |
| AM-TPG-M12X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M12X1.50-6H | 11.026mm | 11.216mm | 3 | |
| AM-TPG-M12X1.75-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M12X1.75-6H | 10.863mm | 11.063mm | 5 | |
| AM-TPG-M14X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M14X1-6H | 13.350mm | 13.510mm | 0 | |
| AM-TPG-M14X1.25-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M14X1.25-6H | 13.188mm | 13.368mm | 6 | |
| AM-TPG-M14X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M14X1.50-6H | 13.026mm | 13.216mm | 8 | |
| AM-TPG-M14X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M14X2-6H | 12.701mm | 12.913mm | 0 | |
| AM-TPG-M15X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M15X1-6H | 14.350mm | 14.510mm | 0 | |
| AM-TPG-M15X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M15X1.50-6H | 14.026mm | 14.216mm | 0 | |
| AM-TPG-M16X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M16X1-6H | 15.350mm | 15.510mm | 0 | |
| AM-TPG-M16X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M16X1.50-6H | 15.026mm | 15.216mm | 6 | |
| AM-TPG-M16X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M16X2-6H | 14.701mm | 14.913mm | 0 | |
| AM-TPG-M17X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M17X1-6H | 16.350mm | 16.510mm | 0 | |
| AM-TPG-M17X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M17X1.50-6H | 16.026mm | 16.216mm | 0 | |
| AM-TPG-M18X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M18X1-6H | 17.350mm | 17.510mm | 0 | |
| AM-TPG-M18X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M18X1.50-6H | 17.026mm | 17.216mm | 0 | |
| AM-TPG-M18X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M18X2-6H | 16.701mm | 16.913mm | 0 | |
| AM-TPG-M18X2.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M18X2.50-6H | 16.376mm | 16.600mm | 0 | |
| AM-TPG-M20X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M20X1-6H | 19.350mm | 19.510mm | 0 | |
| AM-TPG-M20X1.50-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M20X1.50-6H | 19.026mm | 19.216mm | 2 | |
| AM-TPG-M20X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M20X2-6H | 18.701mm | 18.913mm | 0 | |
| AM-TPG-M20X2.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M20X2.50-6H | 18.376mm | 18.600mm | 0 | |
| AM-TPG-M22X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M22X1-6H | 21.350mm | 21.510mm | 0 | |
| AM-TPG-M22X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M22X1.50-6H | 21.026mm | 21.216mm | 1 | |
| AM-TPG-M22X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M22X2-6H | 20.701mm | 20.913mm | 0 | |
| AM-TPG-M22X2.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M22-TPG-2.50-6H | 20.376mm | 20.600mm | 0 | |
| AM-TPG-M24X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M24X1-6H | 23.350mm | 23.520mm | 0 | |
| AM-TPG-M24X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M24X1.50-6H | 23.026mm | 23.226mm | 0 | |
| AM-TPG-M24X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M24X2-6H | 22.701mm | 22.925mm | 0 | |
| AM-TPG-M24X3-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M24X3-6H | 22.051mm | 22.316mm | 0 | |
| AM-TPG-M25X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M25X1-6H | 24.350mm | 24.520mm | 0 | |
| AM-TPG-M25X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M25X1.50-6H | 24.026mm | 24.226mm | 0 | |
| AM-TPG-M25X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M25X2-6H | 23.701mm | 23.925mm | 0 | |
| AM-TPG-M26X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M26X1-6H | 25.350mm | 25.520mm | 0 | |
| AM-TPG-M26X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M26X1.50-6H | 25.026mm | 25.226mm | 0 | |
| AM-TPG-M27X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M27X1-6H | 26.350mm | 26.520mm | 0 | |
| AM-TPG-M27X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M27X1.50-6H | 26.026mm | 26.226mm | 0 | |
| AM-TPG-M27X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M27X2-6H | 25.701mm | 25.925mm | 0 | |
| AM-TPG-M27X3-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M27X3-6H | 25.051mm | 25.316mm | 0 | |
| AM-TPG-M28X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M28X1-6H | 27.350mm | 27.520mm | 0 | |
| AM-TPG-M28X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M28X1.50-6H | 27.026mm | 27.226mm | 0 | |
| AM-TPG-M28X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M28X2-6H | 26.701mm | 26.925mm | 0 | |
| AM-TPG-M30X1-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M30X1-6H | 29.350mm | 29.520mm | 0 | |
| AM-TPG-M30X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M30X1.50-6H | 29.026mm | 29.226mm | 0 | |
| AM-TPG-M30X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M30X2-6H | 28.701mm | 28.925mm | 0 | |
| AM-TPG-M30X3.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M30X3.50-6H | 27.727mm | 28.007mm | 0 | |
| AM-TPG-M32X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M32X1.50-6H | 31.026mm | 31.226mm | 0 | |
| AM-TPG-M32X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M32X2-6H | 30.701mm | 30.925mm | 0 | |
| AM-TPG-M33X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M33X1.50-6H | 32.026mm | 32.226mm | 0 | |
| AM-TPG-M33X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M33X2-6H | 31.701mm | 31.925mm | 0 | |
| AM-TPG-M33X3.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M33X3.50-6H | 30.727mm | 31.007mm | 0 | |
| AM-TPG-M35X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M35X1.50-6H | 34.026mm | 34.226mm | 0 | |
| AM-TPG-M36X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M36X1.50-6H | 35.026mm | 35.226mm | 0 | |
| AM-TPG-M36X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M36X2-6H | 34.701mm | 34.925mm | 0 | |
| AM-TPG-M36X3-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M36X3-6H | 34.051mm | 34.316mm | 0 | |
| AM-TPG-M36X4-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M36X4-6H | 33.402mm | 33.702mm | 0 | |
| AM-TPG-M38X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M38X1.50-6H | 37.026mm | 37.226mm | 0 | |
| AM-TPG-M39X1.5-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M39X1.50-6H | 38.026mm | 38.226mm | 0 | |
| AM-TPG-M39X2-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M39X2-6H | 37.701mm | 37.925mm | 0 | |
| AM-TPG-M39X3-6H | Calibrador tipo perno pasa no pasa para checar cuerda | M39X3-6H | 37.051mm | 37.316mm | 0 |
