Thread gage
Modelo INCH
Descripción

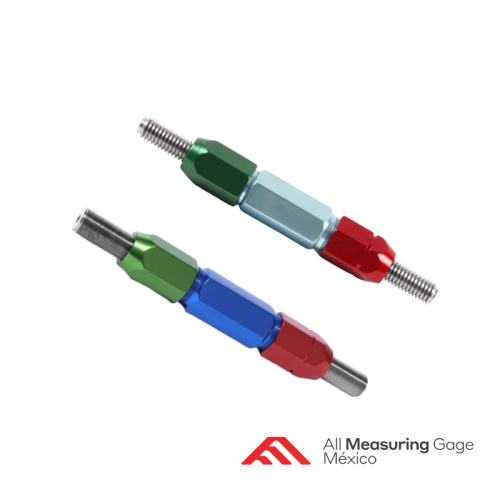

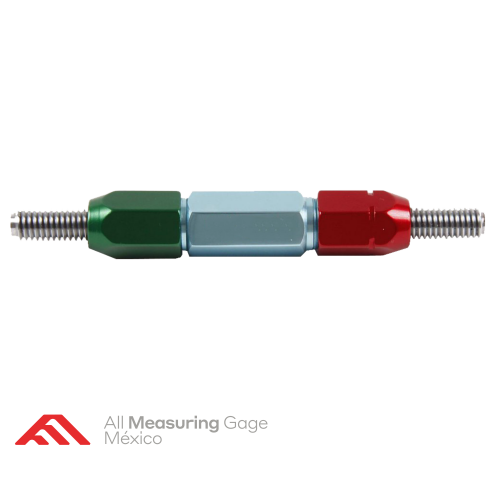

Los calibradores de tapón de rosca Go NoGo tipo reversibles son confeccionados particularmente para aquellas roscas desde M1.6 hasta M39 (Metric) y desde 0-80 hasta 1 ½” (Inch) en su gama estándar.. Estos calibradores en su mayoría son fabricados bajo los estándares AGD (American Gage Design). Los calibradores de cuerda tipo reversible tienen sus miembros medidas estándar de 2” y una parte de estos miembros esta sujetada en el mango de aluminio anodizado por medio de bushings o collects especiales.
Los calibres reversibles proporcionan 2 calibradores por el costo de 1, ya que como su nombre lo indica, se puede rotar el miembro si este presenta desgaste en la zona de verificación. Estos calibradores se fabrican según ANSI / ASME B1.16M y ASME / ANSI B1. 2 . Los calibradores de tapones de rosca reversible se fabrican con una tolerancia X en la clase 6H.
Todos los calibradores se fabrican en el extremo superior de la tolerancia para garantizar una mayor vida útil del medidor. All Measuring Gage Mexico pone a su disposición además el abastecimiento de estos calibradores roscados en material de Cromo, Carburo y en algún material o recubrimiento especial. Todos los calibradores de rosca se pueden rastrear hasta N.I.S.T.
• Los calibradores de cuerda tipo reversible verifican el tamaño de las roscas internas para asegurarse de que las roscas estén dentro de los límites de tolerancia diseñados.
• Se puede abastecer dobles con miembros en su determinación GO (PASA) y NOGO (NO PASA) incluidos en un solo ensamble, denominados “Double End” (D.E.) o bien calibres con un solo miembro ya sea Go o NoGo incluido en un mango y que se denomina “Single End” (S.E.).
• Tolerancia Clase X
• Clase 2B o 3B para pulgadas
• Clase 6H de ajuste para tapón de rosca métrica.
• Fabricados en cumplimiento a normas ASME / ANSI B1. 2 y ANSI / ASME B1.16M.
• Lapeado a mano para proporcionar una mayor precisión y una máxima durabilidad.
• La inspección final de los medidores se completa en un laboratorio acreditado ISO 17025 controlado ambientalmente.
• Disponible en acero y cromo. Se debe seleccionar al momento de solicitar cotización.
• Opcional el abastecimiento de certificado “Long Form” con costo extra desde fabrica o certificado nacional expedido por laboratorio acreditado ante EMA (Certificacion del Pitch Diameter)
| SKU | Descripción | medida | Pitch | diameter | STOCK | CNT |
|---|---|---|---|---|---|---|
| AM-TG-PR-0-80UNF-2B | Calibrador reversible para verificar cuerdas 0-80 UNF 2B | 0-80 UNF 2B | 0.0519 | 0.0542 | 0 | |
| AM-TG-PR-1-64UNC-2B | Calibrador reversible para verificar cuerdas 1-64 UNC 2B | 1-64 UNC 2B | 0.0629 | 0.0655 | 0 | |
| AM-TG-PR-1-72UNF-2B | Calibrador reversible para verificar cuerdas 1-72 UNF 2B | 1-72 UNF 2B | 0.064 | 0.0665 | 0 | |
| AM-TG-PR-2-56UNC-2B | Calibrador reversible para verificar cuerdas 2-56 UNC 2B | 2-56 UNC 2B | 0.0744 | 0.0772 | 0 | |
| AM-TG-PR-2-64UNF-2B | Calibrador reversible para verificar cuerdas 2-64 UNF 2B | 2-64 UNF 2B | 0.0759 | 0.0786 | 0 | |
| AM-TG-PR-3-48UNC-2B | Calibrador reversible para verificar cuerdas 3-48 UNC 2B | 3-48 UNC 2B | 0.0855 | 0.0885 | 0 | |
| AM-TG-PR-3-56UNF-2B | Calibrador reversible para verificar cuerdas 3-56 UNF 2B | 3-56 UNF 2B | 0.0874 | 0.0902 | 0 | |
| AM-TG-PR-4-40UNC-2B | Calibrador reversible para verificar cuerdas 4-40 UNC 2B | 4-40 UNC 2B | 0.0958 | 0.0991 | 0 | |
| AM-TG-PR-4-48UNF-2B | Calibrador reversible para verificar cuerdas 4-48 UNF 2B | 4-48 UNF 2B | 0.0985 | 0.1016 | 0 | |
| AM-TG-PR-5-40UNC-2B | Calibrador reversible para verificar cuerdas 5-40 UNC 2B | 5-40 UNC 2B | 0.1088 | 0.1121 | 0 | |
| AM-TG-PR-5-44UNF-2B | Calibrador reversible para verificar cuerdas 5-44 UNF 2B | 5-44 UNF 2B | 0.1102 | 0.1134 | 0 | |
| AM-TG-PR-6-32UNC-2B | Calibrador reversible para verificar cuerdas 6-32 UNC 2B | 6-32 UNC 2B | 0.1177 | 0.1214 | 0 | |
| AM-TG-PR-6-40UNF-2B | Calibrador reversible para verificar cuerdas 6-40 UNF 2B | 6-40 UNF 2B | 0.1218 | 0.1252 | 0 | |
| AM-TG-PR-8-32UNC-2B | Calibrador reversible para verificar cuerdas 8-32 UNC 2B | 8-32 UNC 2B | 0.1437 | 0.1475 | 0 | |
| AM-TG-PR-8-36UNF-2B | Calibrador reversible para verificar cuerdas 8-36 UNF 2B | 8-36 UNF 2B | 0.146 | 0.1496 | 0 | |
| AM-TG-PR-10-24UNC-2B | Calibrador reversible para verificar cuerdas 10-24 UNC 2B | 10-24 UNC 2B | 0.1629 | 0.1672 | 0 | |
| AM-TG-PR-10-32UNF-2B | Calibrador reversible para verificar cuerdas 10-32 UNF 2B | 10-32 UNF 2B | 0.1697 | 0.1736 | 0 | |
| AM-TG-PR-12-24UNC-2B | Calibrador reversible para verificar cuerdas 12-24 UNC 2B | 12-24 UNC 2B | 0.1889 | 0.1933 | 0 | |
| AM-TG-PR-12-28UNF-2B | Calibrador reversible para verificar cuerdas 12-28 UNF 2B | 12-28 UNF 2B | 0.1928 | 0.197 | 0 | |
| AM-TG-PR-12-32UNEF-2B | Calibrador reversible para verificar cuerdas 12-32 UNEF 2B | 12-32 UNEF 2B | 0.1957 | 0.1998 | 0 | |
| AM-TG-PR-1/4-28UNF-2B | Calibrador reversible para verificar cuerdas 1/4-28 UNF 2B | 1/4-28 UNF 2B | 0.2268 | 0.2311 | 0 | |
| AM-TG-PR-1/4-32UNEF-2B | Calibrador reversible para verificar cuerdas 1/4-32UNEF2B | 1/4-32 UNEF 2B | 0.2297 | 0.2339 | 0 | |
| AM-TG-PR-5/16-18UNC-2B | Calibrador reversible para verificar cuerdas 5/16-18 UNC 2B | 5/16-18 UNC 2B | 0.2764 | 0.2817 | 0 | |
| AM-TG-PR-5/16-20UN -2B | Calibrador reversible para verificar cuerdas 5/16-20 UN 2B | 5/16-20 UN 2B | 0.28 | 0.2852 | 0 | |
| AM-TG-PR-5/16-24UNF-2B | Calibrador reversible para verificar cuerdas 5/16-24 UNF 2B | 5/16-24 UNF 2B | 0.2854 | 0.2902 | 0 | |
| AM-TG-PR-5/16-32UNEF-2B | Calibrador reversible para verificar cuerdas 5/16-32 UNEF 2B | 5/16-32 UNEF 2B | 0.2922 | 0.2964 | 0 | |
| AM-TG-PR-3/8-16UNC-2B | Calibrador reversible para verificar cuerdas 3/8-16 UNC 2B | 3/8-16 UNC 2B | 0.3344 | 0.3401 | 0 | |
| AM-TG-PR-3/8-24UNF -2B | Calibrador reversible para verificar cuerdas 3/8-24 UNF 2B | 3/8-24 UNF 2B | 0.3479 | 0.3528 | 0 | |
| AM-TG-PR-3/8-32UNEF-2B | Calibrador reversible para verificar cuerdas 3/8-32 UNEF 2B | 3/8-32 UNEF 2B | 0.3547 | 0.3591 | 0 | |
| AM-TG-PR-7/16-14UNC-2B | Calibrador reversible para verificar cuerdas 7/16-14 UNC 2B | 7/16-14 UNC 2B | 0.3911 | 0.3972 | 0 | |
| AM-TG-PR-7/16-20UNF-2B | Calibrador reversible para verificar cuerdas 7/16-20UNF2B | 7/16-20 UNF 2B | 0.405 | 0.4104 | 0 | |
| AM-TG-PR-7/16-28UNEF-2B | Calibrador reversible para verificar cuerdas 7/16-28UNEF2B | 7/16-28 UNEF 2B | 0.4143 | 0.4189 | 0 | |
| AM-TG-PR-1/2-13UNC-2B | Calibrador reversible para verificar cuerdas 1/2-13 UNC 2B | 1/2-13 UNC 2B | 0.45 | 0.4565 | 0 | |
| AM-TG-PR-1/2-28UNEF-2B | Calibrador reversible para verificar cuerdas 1/2-28UNEF2B | 1/2-28 UNEF 2B | 0.4768 | 0.4816 | 0 | |
| AM-TG-PR-9/16-12UNC-2B | Calibrador reversible para verificar cuerdas 9/16-12 UNC 2B | 9/16-12 UNC 2B | 0.5084 | 0.5152 | 0 | |
| AM-TG-PR-9/16-18UNF-2B | Calibrador reversible para verificar cuerdas 9/16-18 UNF 2B | 9/16-18 UNF 2B | 0.5264 | 0.5323 | 0 | |
| AM-TG-PR-9/16-24UNEF-2B | Calibrador reversible para verificar cuerdas 9/16-24 UNEF 2B | 9/16-24 UNEF 2B | 0.5354 | 0.5405 | 0 | |
| AM-TG-PR-5/8-11UNC-2B | Calibrador reversible para verificar cuerdas 5/8-11 UNC 2B | 5/8-11 UNC 2B | 0.566 | 0.5732 | 0 | |
| AM-TG-PR-5/8-18UNF-2B | Calibrador reversible para verificar cuerdas 5/8-18 UNF 2B | 5/8-18 UNF 2B | 0.5889 | 0.5949 | 0 | |
| AM-TG-PR-5/8-24UNEF-2B | Calibrador reversible para verificar cuerdas 5/8-24 UNEF 2B | 5/8-24 UNEF 2B | 0.5979 | 0.6031 | 0 | |
| AM-TG-PR-11/16-24UNEF-2B | Calibrador reversible para verificar cuerdas 11/16-24 UNEF2B | 11/16-24 UNEF 2B | 0.6604 | 0.6656 | 0 | |
| AM-TG-PR-3/4-10UNC-2B | Calibrador reversible para verificar cuerdas 3/4-10 UNC 2B | 3/4-10 UNC 2B | 0.685 | 0.6927 | 0 | |
| AM-TG-PR-3/4-16UNF-2B | Calibrador reversible para verificar cuerdas 3/4-16 UNF 2B | 3/4-16 UNF 2B | 0.7094 | 0.7159 | 0 | |
| AM-TG-PR-3/4-20UNEF-2B | Calibrador reversible para verificar cuerdas 3/4-20 UNEF 2B | 3/4-20 UNEF 2B | 0.7175 | 0.7232 | 0 |
