Block de calibración para puntas de superficie

Modelo

Descripción

El block de calibración para puntas de superficie es un patrón de referencia metrológica de alta precisión desarrollado específicamente para evaluar anomalías de defectos superficiales y asegurar la exactitud de los sistemas de palpación manual o electrónica. Este bloque de prueba actúa como el estándar maestro en el laboratorio de metrología o en la línea de producción, permitiendo verificar de manera confiable la sensibilidad, el desgaste y el correcto funcionamiento de las microesferas de contacto utilizadas en la detección de fisuras, porosidades y ranuras.

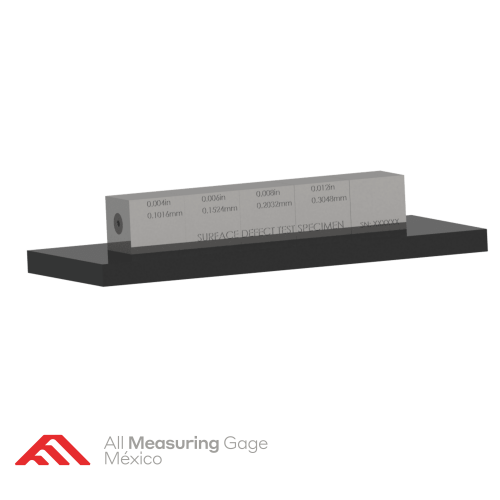

Su diseño estructural consta de un bloque de acero endurecido con base que garantiza una rigidez dimensional absoluta y una estabilidad térmica excepcional durante los procesos de verificación. Cada block incorpora cuatro anchos de espacio o ranuras micrométricas maquinadas con tolerancias sumamente estrictas. Estas geometrías controladas copian imperfecciones reales, lo que permite certificar la capacidad de respuesta del palpador al deslizarse por la pieza y avalar la estabilidad de las lecturas en controles dimensionales críticos.

Durante el proceso de medición, el operador coloca el bloque sobre una superficie nivelada y desliza la punta de prueba sobre las ranuras calibradas de forma continua. Al estar provisto con la certificación de calibración rastreable NIST que muestra la dimensión de ancho real de cada espacio en bloque basado en el espesor de la cuña, el sistema permite comparar de forma inmediata la lectura del instrumento contra el valor certificado, obteniendo resultados repetibles y confiables en auditorías de calidad y calibraciones internas.

En ALL MEASURING GAGE ofrecemos bloques de prueba fabricados por completo según las especificaciones de dibujo más exigentes de la industria manufacturera. Contamos con variantes normalizadas en peso de 1586.5 gramos, disponibles en modelos con separaciones finas de 0.0005, 0.001, 0.002 y 0.003 pulgadas, así como opciones para rangos mayores con aberturas de 0.004, 0.006, 0.008 y 0.012 pulgadas, entregándose cada uno con su correspondiente certificado de conformidad para el bloque completo.

Características

• Diseñados específicamente como bloques de prueba de calibración para evaluar anomalías de defectos superficiales industriales.
• Estructura robusta de bloque de acero endurecido con base integrada para maximizar la rigidez y estabilidad mecánica.
• Provistos con certificación de calibración oficial rastreable ante el NIST que detalla el ancho real de cada ranura.
• Modelo AM-BC-SDTS-B1 configurado con cuatro anchos de espacio micrométricos de 0.0005, 0.001, 0.002 y 0.003 pulgadas.
• Modelo AM-BC-SDTS-B2 configurado con cuatro anchos de separación calibrados de 0.004, 0.006, 0.008 y 0.012 pulgadas.
• Valores de calibración calculados con total precisión basados de forma exacta en el espesor de la cuña estándar.
• Certificado de conformidad proporcionado de origen para garantizar la trazabilidad del bloque completo.
• Acabado superficial rectificado de alta resistencia para prevenir el desgaste prematuro por el roce repetido de los palpadores.
• Ideales para la puesta a punto de herramentales, fixtures de control y estaciones de metrología automotriz.

Ventajas de ALL MEASURING GAGE

• Amplia variedad de configuraciones de ranuras y bloques patrón en inventario para cubrir diferentes niveles de tolerancia.
• Diferentes opciones de medición y calibración dimensional con soporte completo de trazabilidad internacional.
• Fabricación bajo plano y requerimientos especiales con tolerancias geométricas adaptadas a las necesidades del cliente.
• Desarrollo de soluciones especiales y herramentales de calibración a la medida para laboratorios industriales avanzados.
• Disponibilidad garantizada de blocks estándar y componentes de referencia críticos para la industria.
• Soporte técnico especializado con ingenieros expertos listos para asesorarle en la trazabilidad de sus equipos.
• Respuesta y cotización en corto tiempo para agilizar sus procesos de certificación y auditorías de calidad.
• Atención personalizada enfocada en resolver de forma directa los retos de calibración más estrictos en su planta.
• Soluciones de alta precisión validadas para la industria automotriz, aeroespacial, manufacturera y laboratorios de metrología.

Los blocks de calibración para puntas de superficie de ALL MEASURING GAGE están diseñados para proporcionar un contacto estable, calibraciones altamente repetibles y un desempeño confiable en aplicaciones donde la precisión dimensional, la trazabilidad NIST y la consistencia operativa son fundamentales para el aseguramiento de la calidad.
